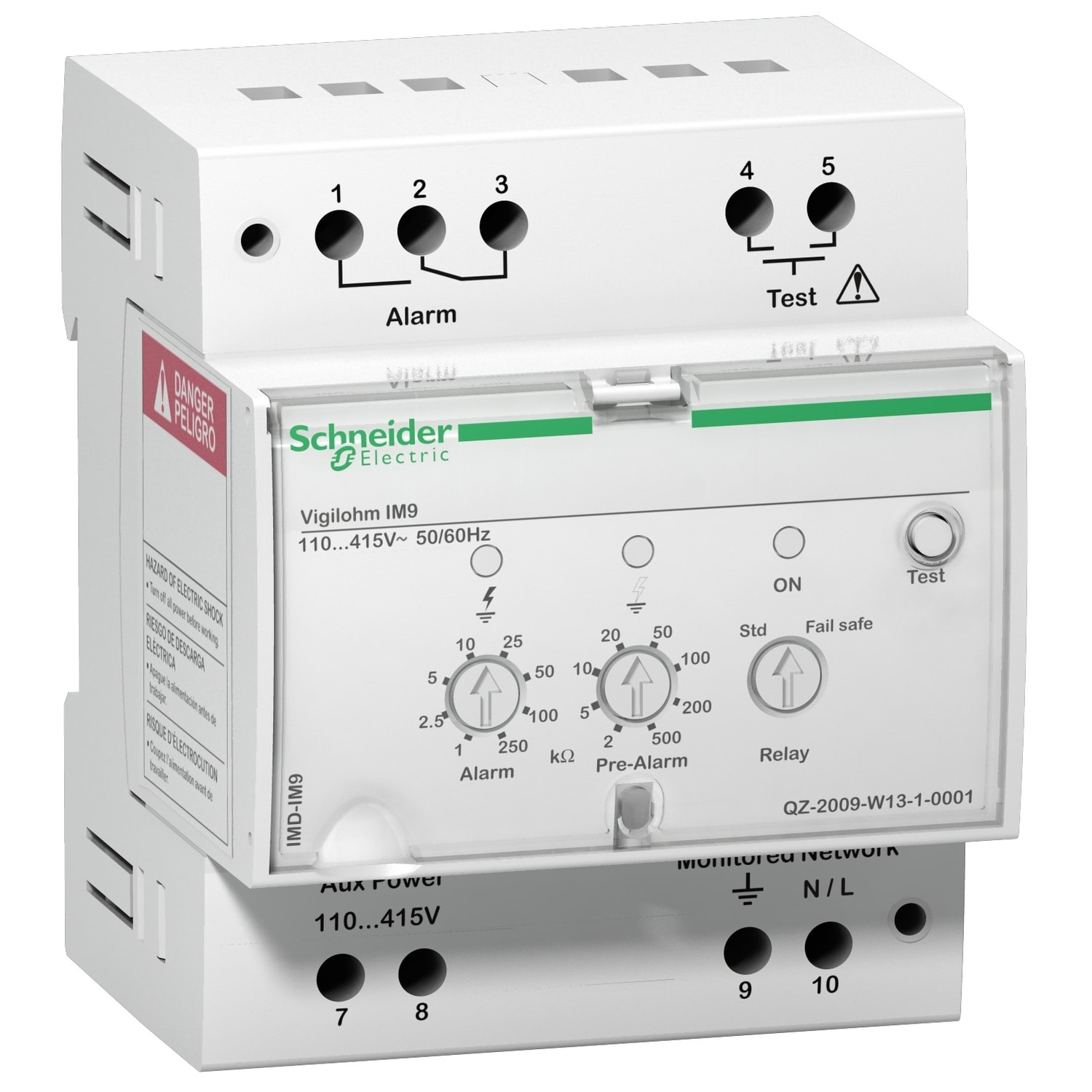

SCHNEIDER ELECTRIC - SNRIMD-IM9 VIGILOHM IM9 115/415 VCA

Controllore d'isolamento per piccole reti IT. IMPIEGO: Reti IT: • BT in corrente alternata fino a: 415 V fase-fase • utilizzare un solo apparecchio per ogni rete indipendente • neutro isolato o collegato a terra tramite impedenza capacitiva • test a distanza (per comando macchine operatrici). FUNZIONAMENTO: • Iniezione di corrente continua. • Misura il livello d’isolamento dell’impianto mediante dispositivo elettronico, in base alla corrente di dispersione verso terra rilevata. La misura è indipendente dal valore della capacità della linea verso terra. • 2 soglie regolabili dall’utilizzatore (guasto e preallarme) la diminuzione del valore dell’isolamento al di sotto della soglia di guasto è segnalata dal contatto d’uscita e da un LED posto sul fronte dell’apparecchio. INSTALLAZIONE E COLLEGAMENTO: • Involucro modulare in materiale isolante, termoplastico; ingombro 8 passi da 9 mm con calotta trasparente piombabile. • Montaggio orizzontale o verticale su guida DIN. • Collegamento mediante morsetti a gabbia per cavi di sezione 2,5 mm²
