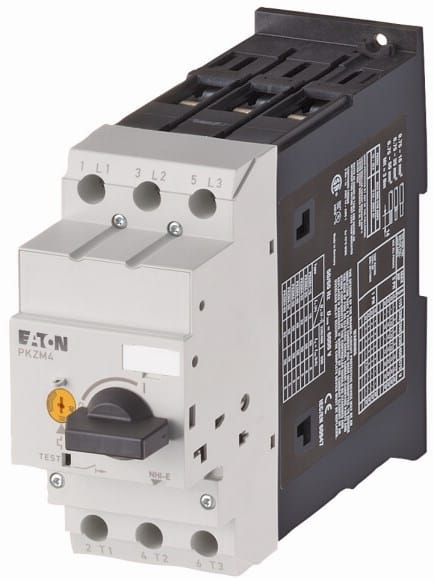

EATON MANIFACTURING - EAO222352 PKZM4-25 INTERRUTTORE PROTETTORE 25 A

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Intervallo di regolazione relè termico (sovraccarico) - 16...25 A
Tipo di sganciatore - Magnetotermico
Tipo di connessione al circuito di corrente principale - Connessione a vite
Intervallo di regolazione protezione contro i cortocircuiti istantaneo - 388...388 A
Numero di poli - 3

Confezione

1 PZ

EAN

4015082223526

Codice prodotto

EAO222352

Cod. produttore

222352

Produttore

EAO

Intervallo di regolazione relè termico (sovraccarico):

16...25 A

Tipo di sganciatore:

Magnetotermico

Tipo di connessione al circuito di corrente principale:

Connessione a vite

Intervallo di regolazione protezione contro i cortocircuiti istantaneo:

388...388 A

Numero di poli:

Tensione nominale di esercizio:

690...690 V

Corrente ininterrotta nominale Iu:

25 A

Tipo di dispositivo:

Esecuzione Fissa

Con protezione termica:

Rilevamento mancanza di fase:

sì

Tipo di elemento di controllo:

Manopola a rotella

Potenza di esercizio nominale in AC-3, 230 V:

5.5 kW

Grado di protezione (IP):

IP20

Potenza di esercizio nominale in AC-3, 400 V:

12.5 kW

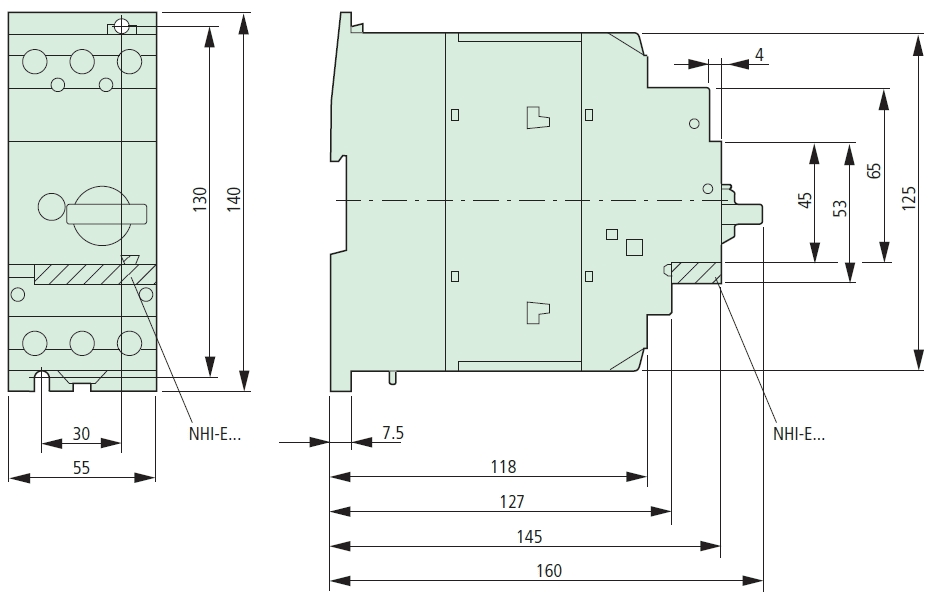

Larghezza:

55 mm

Con interruttore ausiliario integrato:

Profondità:

160 mm

Con sganciatore di minima tensione integrato:

Potere di interruzione nominale estremo in corto circuito Icu 400V AC:

150 kA

Altezza:

140 mm

L'interruttore di protezione motore PKZM4 è un interruttore modulare per l'inserzione e la protezione di utenze motoriche. Rappresenta la taglia superiore del PKZM0 e può essere utilizzato con quasi tutti gli accessori del PKZM0. Offre una soluzione tecnica collaudata per la protezione motore con gli sganciatori a bimetallo ritardati in base alla corrente. Gli sganciatori sono sensibili alla mancanza di fase e compensati termicamente. Con gli sganciatori di cortocircuito, regolati in modo fisso a 14 x Iu, l'impianto (motore) e il conduttore di alimentazione sono protetti in maniera sicura. Anche l'avviamento del motore è garantito in tutti gli stati di esercizio. La sensibilità alla mancanza di fase consente l'utilizzo per la protezione di motorini elettrici EEx. È disponibile la certificazione ATEX. Per la protezione di motori gli interruttori di protezione vengono impostati alla corrente nominale del motore.
