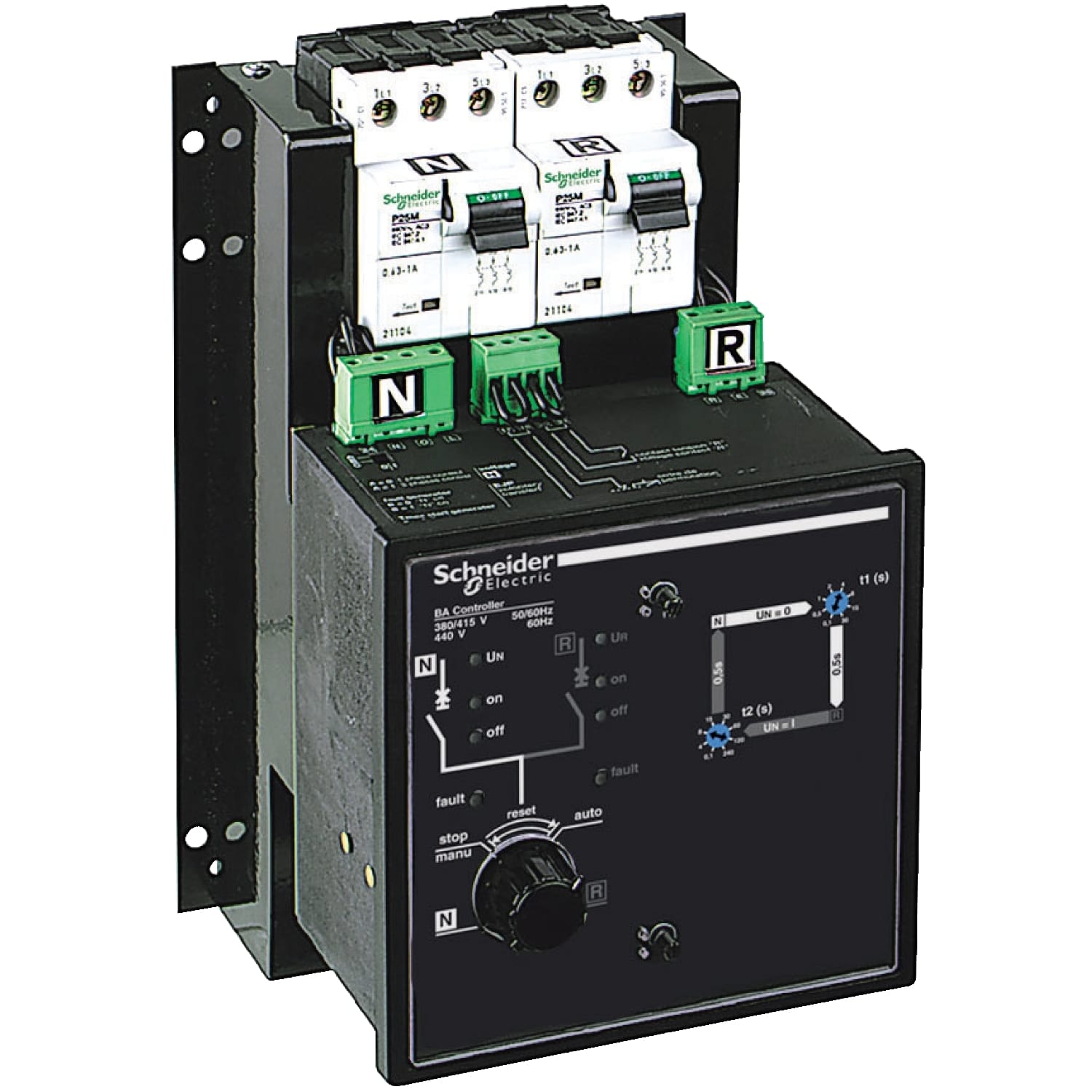

SCHNEIDER ELECTRIC - SNR29470 PIASTRA ACP CON BA 220/240VCA

Controllore interfaccia e automatico - ACP + BA - 220..240 V. Caratteristiche: • Gamma di prodotti: Compact NS100...630; Compact NS630b...1600; Masterpact NT; Masterpact NW; NSX100...250; NSX400...630 • Nome abbreviato dispositivo: ACP + unità controllo BA • [Us] tensione nominale di alimentazione: 110 V AC 50/60 Hz; - 220...240 V AC 50/60 Hz; - 380...415 V AC 50/60 Hz; - 440 V AC 60 Hz • Modalità di azionamento: Arresto (sia la fonte normale che quella di sostituzione sono spente); - Funzionamento automatico; - Funzionamento forzato su fonte di sostituzione; - Funzionamento forzato su fonte normale • Dispositivo interbloccato: - Compact NS100...630; Compact NS630b...1600; Masterpact NT; Masterpact NW; NSX100...250; NSX400...630 • Modalità di selezione:- Interruttore su N; - Interruttore su R • Funzione di prova: Mediante apertura dell'interruttore automatico P25M che alimenta il controllore • Funzione complementare: - Commutazione volontaria su fonte sostitutiva (ad es comandi di gestione energia); - Contatto aggiuntivo: trasferim.a fonte sostitutiva solo con contatto chiuso • Segnalazione locale: Attivazione guasto; Off; On • Tipo d'ingresso: Cliente contatti ordine volontario per trasferimento a origine R • Tipo uscita: Cliente contatti indicazione di funzionamento in modalità automatica o di arresto • [Ith] corrente termica all'aria aperta convenzionale: 8 A • Ie corrente di esercizio nominale: 0,4 A DC-12 250 V CC; 0,6 A DC-12 110 V CC; 2 A DC-12 48 V CC; 2 A DC-13 24 V; 3 A AC-15 220/240 V CA; 4 A AC-12 440 V CA; 4 A AC-14 110 V CA; 4 A AC-14 220/240 V CA; 4 A AC-15 110 V CA; 5 A AC-12 380/415 V CA; 5 A AC-14 24 V CA; 5 A AC-14 48 V CA; 5 A AC-15 24 V CA; 5 A AC-15 48 V CA; 6 A AC-13 110 V CA; 6 A AC-13 220/240 V CA; 7 A AC-13 24 V CA; 7 A AC-13 48 V CA; 8 A AC-12 24 V CA; 8 A AC-12 48 V CA; 8 A AC-12 110 V CA; 8 A AC-12 220/240 V CA; 8 A DC-12 24 V CC • Standard: IEC 947-5-1 • Indice di protezione IP: - IP20 connettori EN 60529; - IP30 lato EN 60529; - IP40 lato anteriore EN 60529 • [IK] indicedi protezione: IK07 lato anteriore EN 50102
